Le ruote KTM Revelator del catalogo 2026 non si identificano soltanto dal nome del cerchio: Alto Pro e Revelator 15 montano Alexrims GD24P 28H 622×21TC, Revelator 10 usa Remerx R-Disc 28H 622×20TC, Alto Master KTM Team Carbon Road 24H 622×22TC e Alto Elite KTM Pro Road 24H 622×20TC. Sono cinque distinte di assemblaggio: mozzi, raggi e numero di fori vanno verificati insieme al cerchio prima di comprare un ricambio.
Il confronto riguarda il Partnerbook KTM 2026 e separa le righe RIM, HUB e SPOKE. Questa distinzione è utile soprattutto sulla bici usata o quando un’offerta indica soltanto “ruote Revelator”: il cerchio non determina da solo asse, corpetto e attacco del disco. Il documento presenta inoltre una misura anteriore insolita su due montaggi, da conservare come dato da chiarire.
Quali cerchi montano Revelator e Revelator Alto
| Allestimento 2026 | Cerchio dichiarato davanti e dietro | Mozzi dichiarati | Raggi |
|---|---|---|---|
| Revelator Alto Pro | Alexrims GD24P 28H 622×21TC | Shimano TC500, davanti e dietro | Pillar P14 2.0 black |
| Revelator 15 | Alexrims GD24P 28H 622×21TC | DMAG R26-F davanti; Shimano TC500 dietro | Pillar P14 2.0 black |
| Revelator 10 | Remerx R-Disc 28H 622×20TC | Shimano TC500, davanti e dietro | Pillar P14 2.0 black |
| Revelator Alto Master | KTM Team Carbon Road 24H 622×22TC | Mavic MR801, davanti e dietro | DT TCS Competition 2.0/1.8 black |
| Revelator Alto Elite | KTM Pro Road 24H 622×20TC | Mavic MR801, davanti e dietro | DT Competition 2.0 black |
Le distinte riportano lo stesso modello di cerchio all’anteriore e al posteriore di ciascuna bici. Non dimostrano però che i cinque allestimenti usino una ruota completa comune. Anche Alto Pro e Revelator 15, pur condividendo la denominazione GD24P, hanno una diversa indicazione del mozzo anteriore.
Le bici sono descritte nelle guide KTM Revelator Alto 2026 e KTM Revelator 2026. L’anno identifica i moduli del catalogo della bici: non certifica un anno modello autonomo del cerchio. Il Partnerbook consultato non delimita uno specifico mercato nazionale per queste configurazioni.
Bici che montano questi cerchi di serie
- KTM Revelator Alto Pro — 2026, Non specificato — Montaggio verificato per le taglie XS, S, M, L, XL (622x21TC).
- KTM Revelator 15 — 2026, Non specificato — Montaggio verificato per le taglie XS, S, M, L, XL (622x21TC).
- KTM Revelator 10 — 2026, Non specificato — Montaggio verificato per le taglie XS, S, M, L, XL (622x20TC).
- KTM Revelator Alto Master — 2026, Non specificato — Montaggio verificato per le taglie XS, S, M, L, XL (622x22TC).
- KTM Revelator Alto Elite — 2026, Non specificato — Montaggio verificato per le taglie XS, S, M, L, XL (622x20TC).
28H o 24H: il controllo che precede la raggiatura
La dicitura 28H dei GD24P e R-Disc indica 28 fori; sulle due proposte KTM sono indicati 24H. Se si sostituisce il solo cerchio, questo dato va confrontato con il mozzo e con il progetto della ruota. Un cerchio dello stesso diametro ma con un’altra foratura non costituisce automaticamente un ricambio adatto.
Anche il nome dei raggi va conservato completo. Pillar P14 2.0, DT TCS Competition 2.0/1.8 e DT Competition 2.0 sono le etichette riportate nelle rispettive distinte. Non forniscono la lunghezza dei raggi, la campanatura o i valori di tensione dell’assemblaggio. Per ordinare raggi e nippli occorre identificare il componente fisico e misurare o reperire la documentazione esatta della ruota.
622×20TC,21TC e 22TC: come usare la marcatura
Il catalogo distingue le marcature 622×20TC,622×21TC e 622×22TC. Il riferimento 622 è il diametro nominale di accoppiamento: non descrive l’altezza del profilo, il diametro esterno della gomma o la larghezza massima ammessa dal telaio. Il resto della marcatura va conservato quando si cerca un ricambio.
Il solo nome GD24P o R-Disc non stabilisce tutte le caratteristiche di ogni versione venduta separatamente. La guida riguarda i riferimenti OEM a 28 fori indicati da KTM; un cerchio aftermarket con altro numero di fori, revisione o costruzione richiede un confronto autonomo. Non è sufficiente che una pagina di vendita mostri un nome simile.
Il materiale è esplicito soltanto nella dicitura KTM TEAM CARBON ROAD di questi cinque riferimenti. Il telaio in carbonio della Revelator Alto non dimostra che lo siano anche i GD24P o i Pro Road; analogamente il telaio in alluminio della Revelator non determina il materiale dei suoi cerchi. Le righe OEM non pubblicano un peso separato dei cerchi o delle ruote complete.
Mozzi Shimano, DMAG e Mavic: dati separati dal cerchio
Le due distinte con mozzi Shimano TC500 davanti e dietro riportano 100-12TA all’anteriore e 142-12TA al posteriore, con indicazione CL. La Revelator 15 specifica invece DMAG R26-F28H12TA-100 davanti e Shimano TC500 CL 28H142-12TA dietro. Queste sono informazioni dei mozzi, non proprietà del GD24P o del R-Disc.
Per Alto Master e Alto Elite il Partnerbook riporta letteralmente Mavic MR801 CL 24H110/12TA davanti e 142/12TAHG dietro. La misura 110/12TA anteriore è un’anomalia documentale da chiarire prima di acquistare una ruota completa o terminali. Il catalogo non permette di correggerla automaticamente in 100 mm né di certificare una compatibilità 110 mm.
Il confronto dei cerchi resta possibile senza risolvere quell’interfaccia. Per la sostituzione della ruota completa servono invece riscontri sul mozzo e sulla forcella effettivamente presenti, oltre a disco e corpetto. I valori della tabella non rappresentano un’approvazione di intercambiabilità fra tutti questi allestimenti.
Tubeless e pneumatici: cosa non certifica la distinta
Nelle righe RIM consultate non compare una dichiarazione TLR. Non significa che ogni cerchio sia incompatibile con il tubeless, ma che queste righe non ne certificano la configurazione. La predisposizione di una variante venduta separatamente non prova che la bici abbia lo stesso cerchio, il nastro corretto e una valvola applicabile.
Prima di togliere la camera occorre identificare cerchio e copertura e seguire le istruzioni della versione esatta. Anche pressione massima, carico e tensione dei raggi richiedono riferimenti specifici: il catalogo della bici non offre qui una tabella completa. I pesi e i limiti di sistema della bicicletta non vanno trasformati in masse o carichi certificati per le singole ruote.
Taglie e codici: riconoscere la bici prima del componente
I cinque moduli documentano taglie XS 49 cm, S 52 cm, M 55 cm, L 57 cm e XL 59 cm. Le varianti di colore hanno codici distinti: il Partnerbook elenca dieci moduli per Alto Pro, Alto Master, Alto Elite e Revelator 15 e cinque per Revelator 10. La corrispondenza con la bici permette di risalire alla distinta pertinente, senza estendere il montaggio a un’altra annata.
Su una bici modificata, confronta prima le marcature effettive con quella distinta. Se il cerchio deve essere ricostruito, porta anche le informazioni sul mozzo e sulla raggiatura; se cerchi una ruota completa, aggiungi disco, cassetta e misure verificate degli assi. È il modo per evitare che una semplice etichetta del cerchio diventi una promessa di compatibilità dell’intero assemblaggio.
Fonti e verifica
KTM Partnerbook 2026: Alto Master pagina 204, Alto Elite 205, Alto Pro 206, Revelator 10 pagina 207 e Revelator 15 pagina 208. Verifica del 25 ottobre 2026, su moduli e colonne dei componenti. Dati dichiarati dal produttore; nessuna pesata o prova su strada BiciTalk.

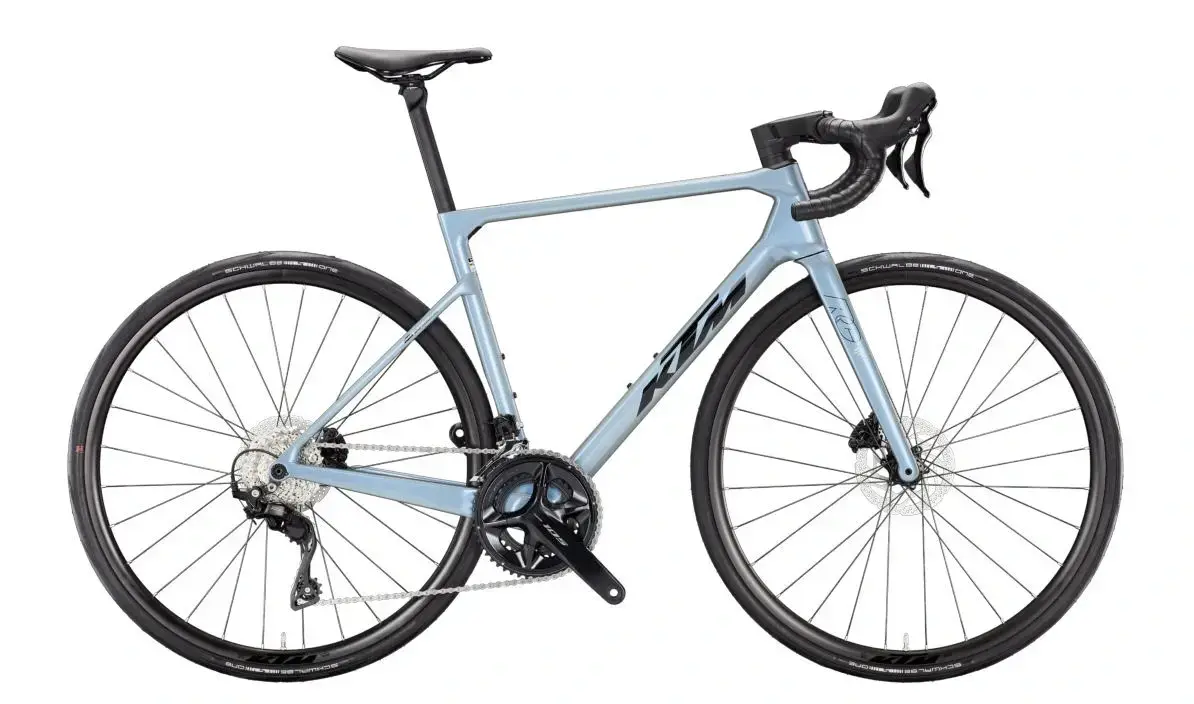

KTM Revelator Alto Pro nel Partnerbook 2026, pagina 206. La foto mostra la bici completa del modulo che dichiara cerchi Alexrims GD24P: non è un packshot del cerchio né rappresenta gli altri quattro allestimenti. Foto: KTM.
